工作原理

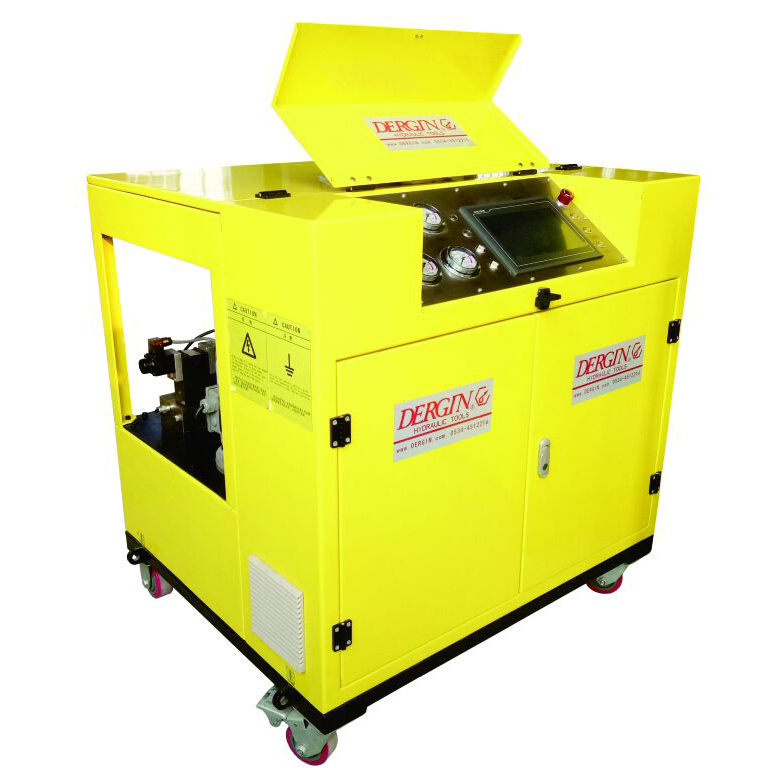

变频型同步控制系统是将液压顶升系统、工业计算机PLC控制技术、位移监控与桥梁结构分析和施工技术进行集成，并在集成系统上进行的成套技术开发。

本系统利用液压驱动、压力和位移闭环自动控制的方式，实现多点控制可进行重载称重、同步顶推、同步下降、等比例同步顶升、姿态校正、自动稳压等功能。系统采用变频调速器控制油泵电机，依靠调节供电的频率来改变电机的转速，达到是系统的流量连续可调的目的，配置相应的电控和检测系统，可精确控制千斤顶的升降速度，实现千斤顶的同步控制。

系统特点

• 采用双泵系统，实现了高速置零，平稳顶升的功能

• 完全计算机控制，顶升过程中无需人工干涉，系统自动检测顶升状态，维持了结构上的完整性

• 同步控制精度可以达到0.1mm，同步顶升/同步下降完全可控

• 每个控制点油路相对独立，系统压力可以单独调解，互不干涉

• 系统主要部件均选用国际知名品牌

• 适用性强，可配套使用单作用/双作用千斤顶

• 系统连接方便、快捷，液压管路连接均采用自密封式快插接头，安全可靠

• 高精度位移传感器和压力传感器，对系统工况进行实时监控和反馈
