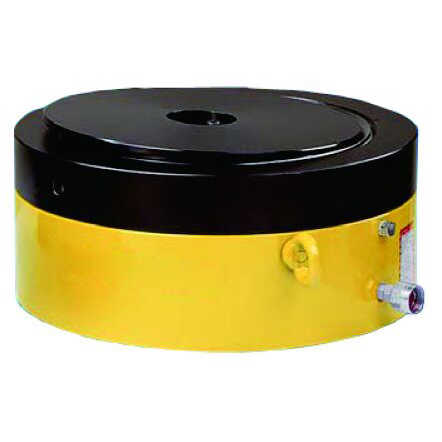

CLP系列薄型自锁式液压油缸
CLP系列薄型自锁式液压油缸
- 产品详情
-超薄油缸适合在紧凑的结构中应用
-安全的螺母锁定设计适合机械负载支撑
-单作用。负载回程
-可承受额定载荷3%的偏载而不会产生挤压损伤
-溢流孔兼有限制行程的功能
-所有型号均配3/8NPT接头和防尘帽
承载能力ton(KN) | 行程 H(mm) | 型号 | 有效面积 （cm²） | 液压油容量 （cm³） | 本体高度A(mm) | 伸展高度B(mm) | 外径 D(mm) | 油缸内径 E(mm) | 柱塞直径 F(mm) | 自锁螺母高度S(mm) | 重量 Kg |
50(606) | 50 | CLP50 | 86.6 | 432 | 125 | 175 | 140 | 105 | Tr105×4 | 30 | 15 |
100(1001) | 50 | CLP100 | 143.1 | 715 | 137 | 187 | 175 | 135 | Tr135×6 | 32 | 26 |
150(1588) | 45 | CLP150 | 226.8 | 1021 | 148 | 193 | 220 | 170 | Tr170×6 | 42 | 44 |
200(2198) | 45 | CLP200 | 283.4 | 1275 | 155 | 200 | 245 | 190 | Tr190×6 | 44 | 57 |
250(2540) | 45 | CLP250 | 362.9 | 1633 | 159 | 204 | 275 | 215 | Tr215×6 | 46 | 74 |
400(3858) | 45 | CLP400 | 551.3 | 2481 | 178 | 223 | 350 | 265 | Tr265×6 | 58 | 134 |
500(5111) | 45 | CLP500 | 730.2 | 3286 | 192 | 237 | 400 | 305 | Tr305×6 | 65 | 189 |
