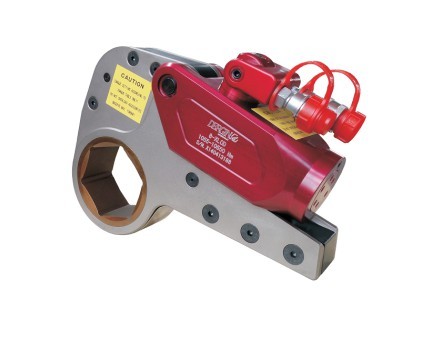

XLCD系列中空型液压扭矩扳手
XLCD系列中空型液压扭矩扳手
- 产品详情
-航空用铝钛合金材料，一体成型机身高强度、高韧性
-精确地止回挚子结构，克服螺栓扭转回弹导致工具逆转现象
-360°×180°油管旋转接头，无使用空间限制
-一体加长设计，力臂更长，更轻便
-工作头与反力支点同轴，完善的受力结构设计，提高使用寿命
-扭矩恒定输出，扭矩重复精度±3%
-可以更换的多种工作头
-反力臂也可根据现场空间定制
中空扳手专利及证书：
XLCD系列中空扳手参数及细节如下：
型号 | 2XLCD | 4XLCD | 8XLCD | 14XLCD | 18XLCD | 20XLCD | 30XLCD | 40XLCD | 45XLCD | 60XLCD |
扭矩 Nm | 233 2326 | 546 5458 | 1055 10550 | 1848 18484 | 2481 24814 | 2909 29089 | 4231 42311 | 5209 52088 | 6057 60566 | 8415 84150 |
螺母范围 S | 36-60 | 46-80 | 70-105 | 80-115 | 85-120 | 90-130 | 95-145 | 120-145 | 130-155 | 135-180 |
动力头重量 Kg | 0.8 | 1.9 | 4.2 | 6.8 | 8.1 | 10.5 | 12.7 | 15.2 | 16.3 | 23 |
工作头重量 Kg | 1.7 | 3.6 | 7.6 | 12.2 | 19.3 | 22.3 | 32.3 | 47.5 | 58.7 | 75 |
L | 161 | 266 | 324 | 382 | 404 | 427 | 479 | 479 | 486 | 514 |
H1 | 102 | 139 | 171 | 205 | 229 | 240 | 268 | 285 | 311 | 336 |
H2 | 184 | 167 | 198 | 231 | 255 | 265 | 289 | 302 | 352 | 375 |
W1 | 32 | 42 | 52 | 64 | 68 | 70 | 85 | 98 | 105 | 117 |
W2 | 50 | 66 | 83 | 99 | 105 | 110 | 132 | 148 | 160 | 177 |
